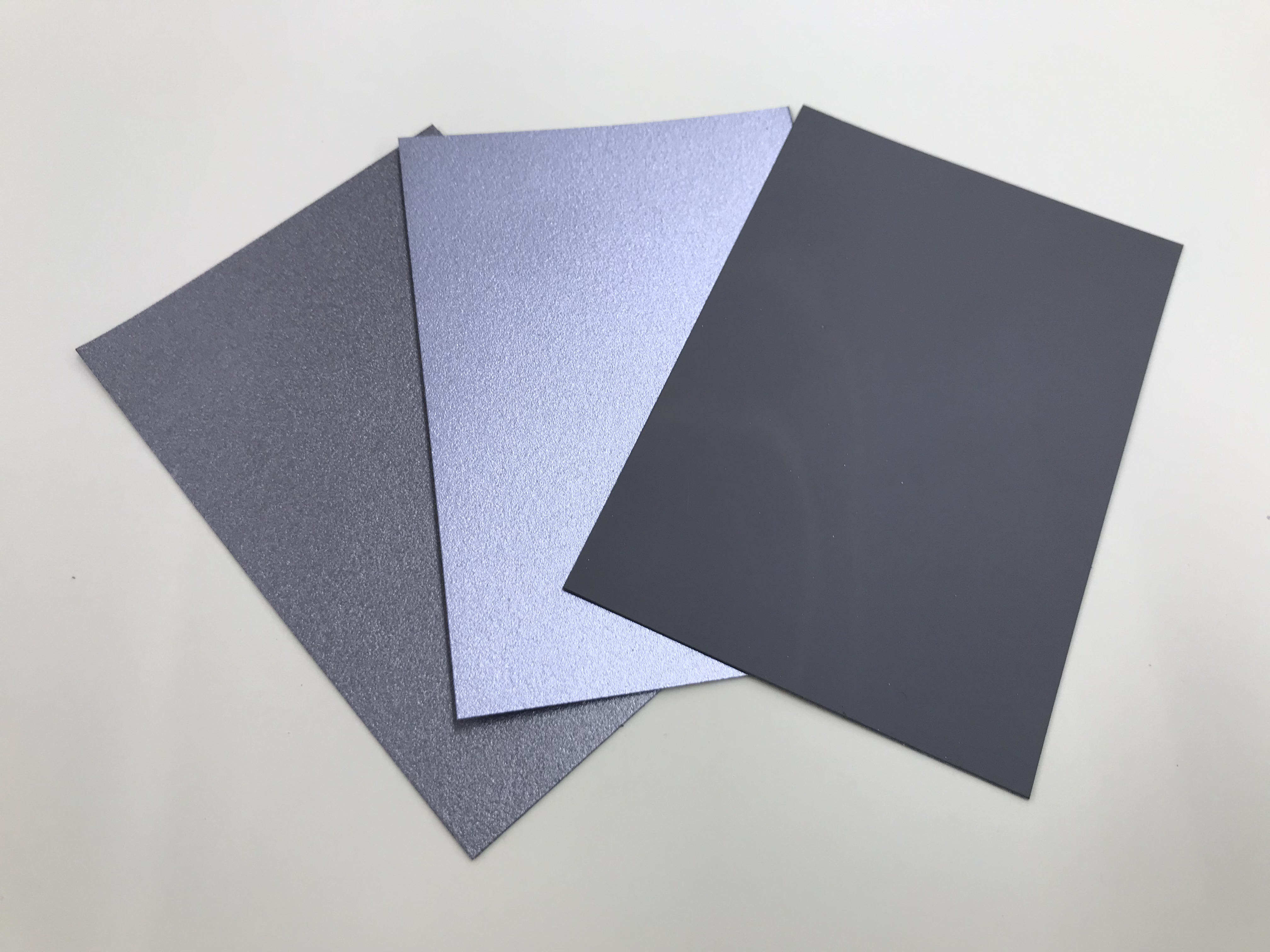

電磁波ノイズ対策シート
電磁波ノイズ対策シートCASEを支える電子機器の電磁波ノイズ問題を解決いたします。 マルチメディア、メータークラスター、ECU内部での近傍界ノイズ問題を解決する「ノイズ抑制シート」、 ミリ波レーダー内部やV2Xシステムでの遠方界ノイズ問題を解決する、ミリ波対応の「電波吸収シート」をラインナップしております。 独自の材料設計により、高いノイズ抑制効果と、車載環境を満足する信頼性を兼ね備えております。全ラインナップ車載対応(温度範囲-40℃~125℃)・ノイズ抑制シート:周波数帯に応じて4種のラインナップ(特にGHz帯域が充実)
・電波吸収シート:28GHz, 38GHz, 60GHz, 77GHzのラインナップ
適用例5G機器スマートフォン、5G光トランシーバー、5G基地局等車載機器カーナビゲーション、メータークラスター、ドライブレコーダー、車載カメラ等Wi-Fi・Bluetooth機器イヤホン、スピーカー、ウェアラブルデバイス等セキュリティ機器電子錠等まずはお試し頂き、効果を実感してください。 サンプル提供をしておりますので、お気軽にお問合せください。お問い合わせ先株式会社リケン 新製品開発部
Tel :048-527-2006
Mail: naoyuki.katou@riken.co.jp
担当:加藤 -

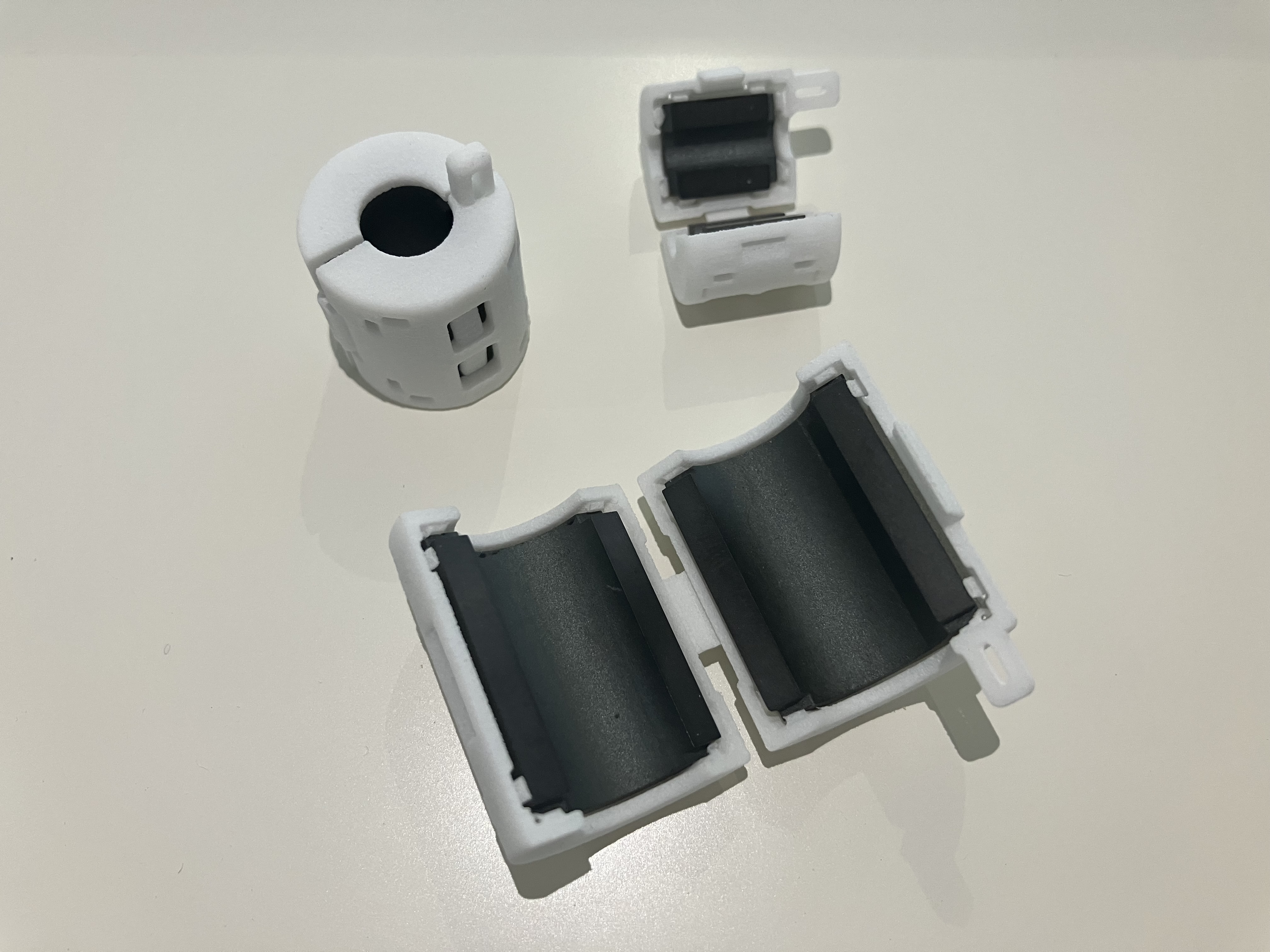

ノイズ抑制コア

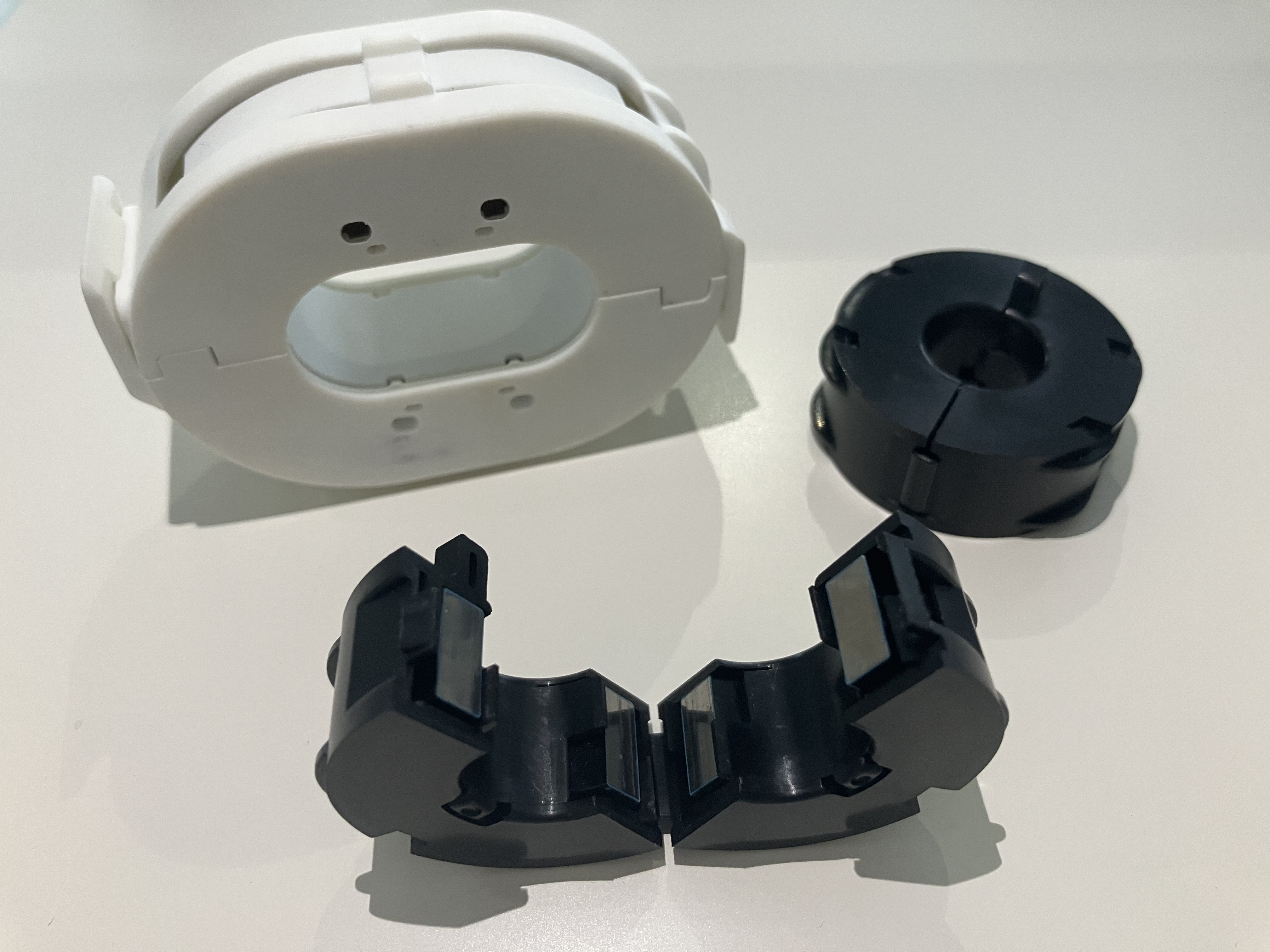

伝導ノイズ対策の「ノイズ抑制コア」従来は難しいとされていたナノ結晶合金でのクランプコアを実現しました。 ナノ結晶コアを使用しているため、フェライトコアに比べて小型化することが可能であり、コアの挿入スペースの自由度が高くなります。 また、磁性コアと樹脂ホルダーのASSYタイプも取り揃えており、ケーブルタイプとバスバータイプをラインナップしております。ナノ結晶合金は高インピーダンス(フェライトコアの2倍以上)・ナノ結晶クランプコア:スリットタイプと分割タイプの2種をご用意。周波数帯によって使い分け。車載125℃対応。
・ASSYコア ケーブルタイプ:ケーブルを束ねるホルダーとコアを一体化。振動時のケーブルの動きを抑制し、性能安定化。
・ASSYコア バスバータイプ:バスバー形状に合わせた、低背化コアを使用。薄肉設計により狭い空間に搭載可能。
ASSYコアはカスタム設計に対応しております。先ずはご相談下さい。
用途例インバータ由来のノイズ対策などへの適用が期待できます。お問い合わせ先株式会社リケン 新製品開発部
Tel :048-527-2006
Mail: naoyuki.katou@riken.co.jp
担当:加藤 -
波動歯車減速機

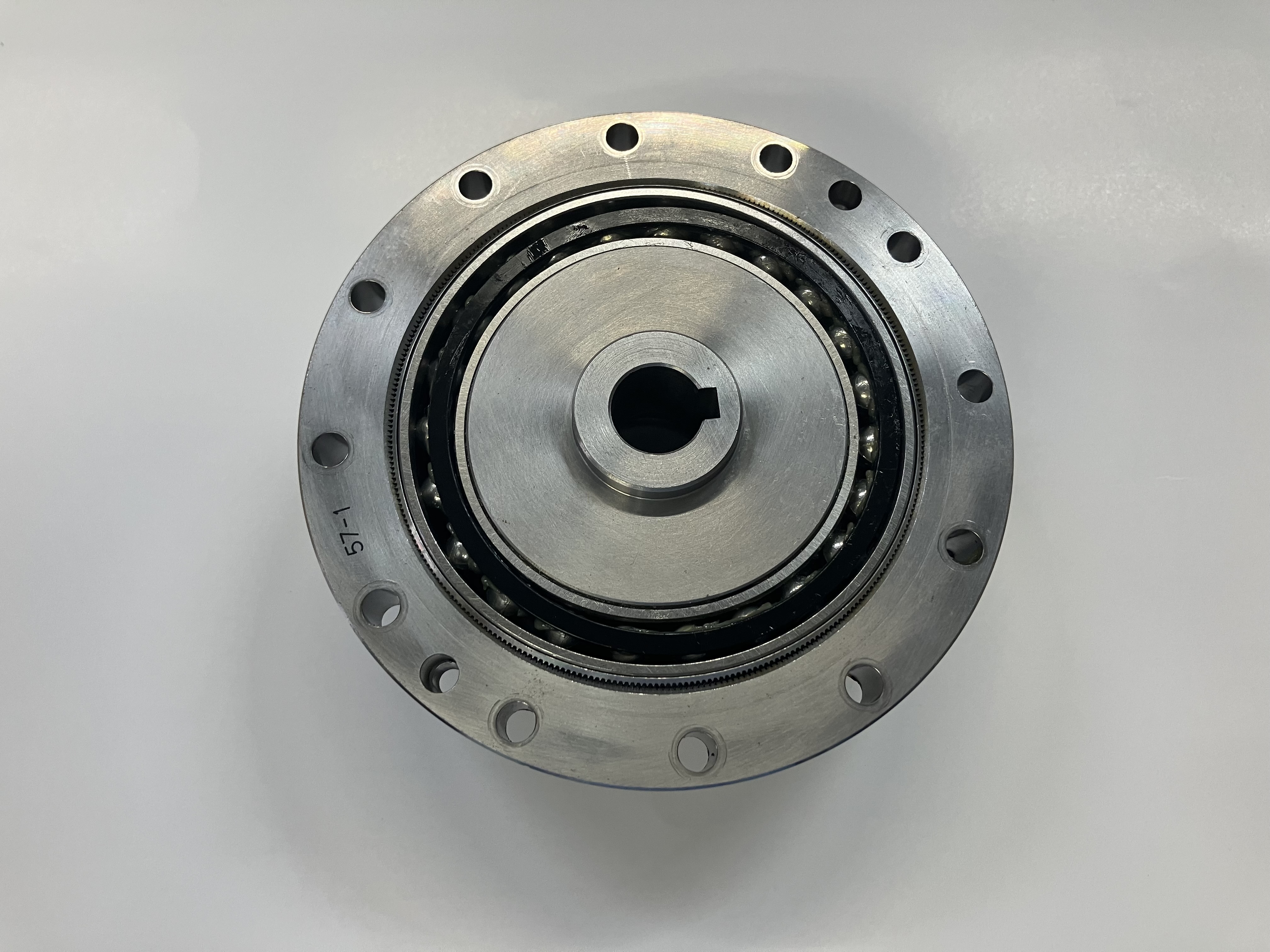

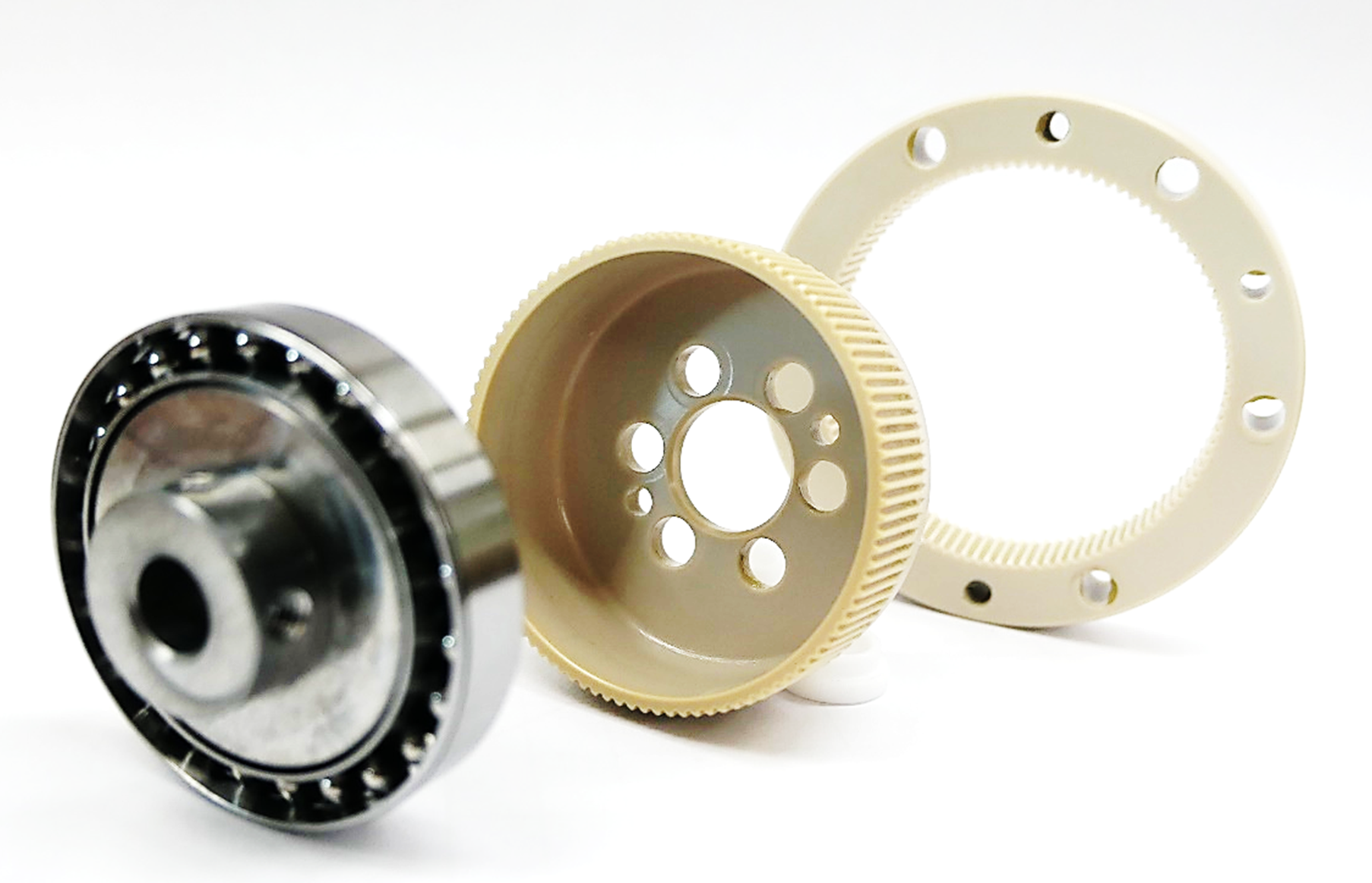

波動歯車減速機従来の2ローブ型の波動歯車減速機を進化させた『3ローブ型波動歯車減速機』となります。 産業用ロボットの手首等の駆動部に使用されるノンバックラッシの精密減速機です。 新開発の3ローブ機構の採用により、高剛性・高精度化を実現しました。 更に、波動歯車減速機の構成品の一部を樹脂化することで軽量化することが可能で、約1/3の重量となります。 また、樹脂材料を使用することで金属より加工コストを削減することができ、低コスト化を実現することができます。波動歯車減速機・ギヤ噛み合い箇所を2箇所から3箇所に(3ローブ型)
・3ローブ型の採用により噛み合い箇所が広く、回転角精度が向上。更にねじれ量が低減し、減速機の剛性が高い。
・構成品の一部を樹脂化することで軽量化、かつ低コスト化。
用途例産業用ロボット協働ロボットAGV(自動搬送ロボット)宇宙航空関係等パワーアシストスーツ21年関西機械要素技術展展示お問い合わせ先株式会社リケン 新製品開発部
Tel :048-527-2006
Mail: naoyuki.katou@riken.co.jp
担当:加藤 -

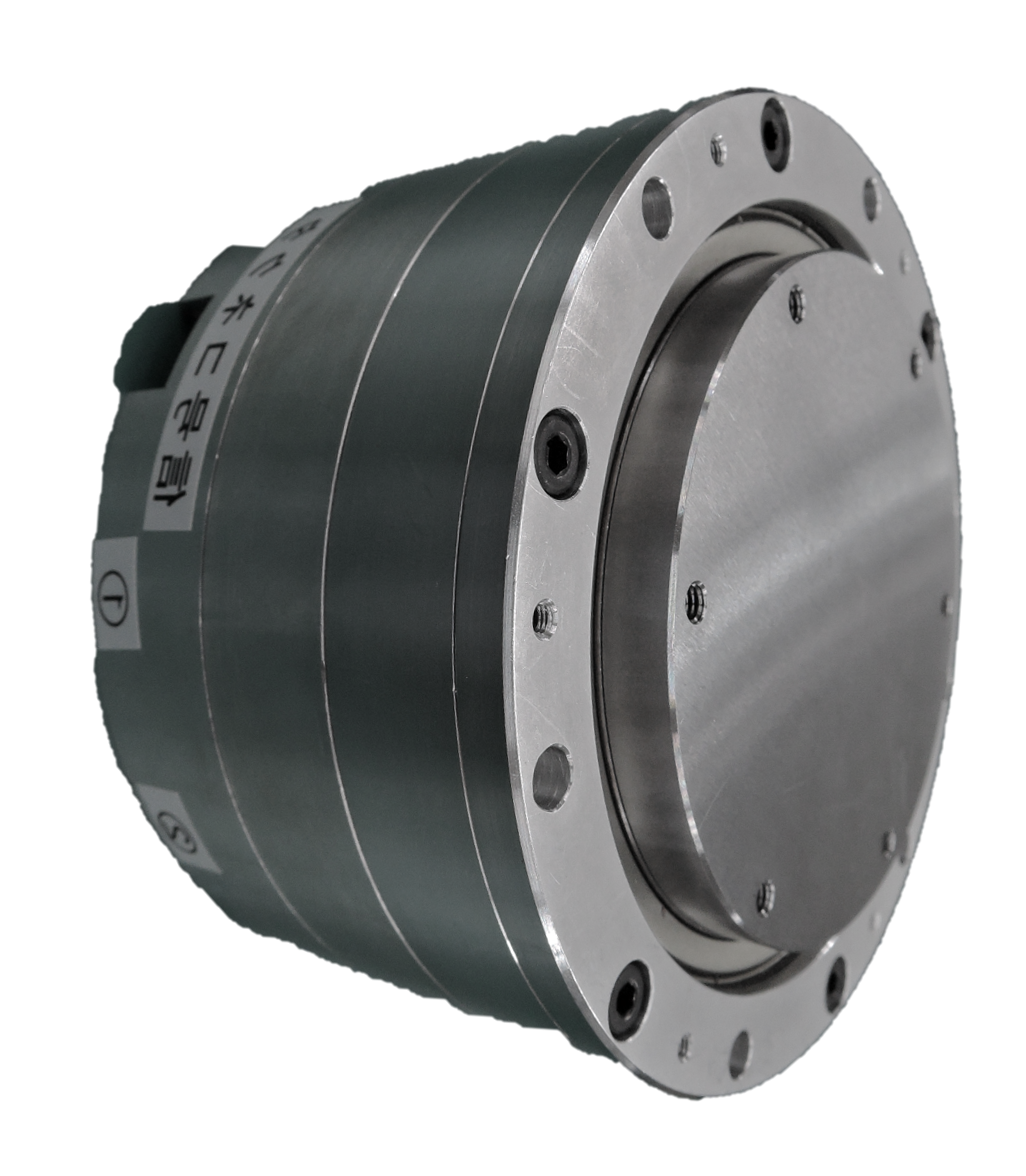

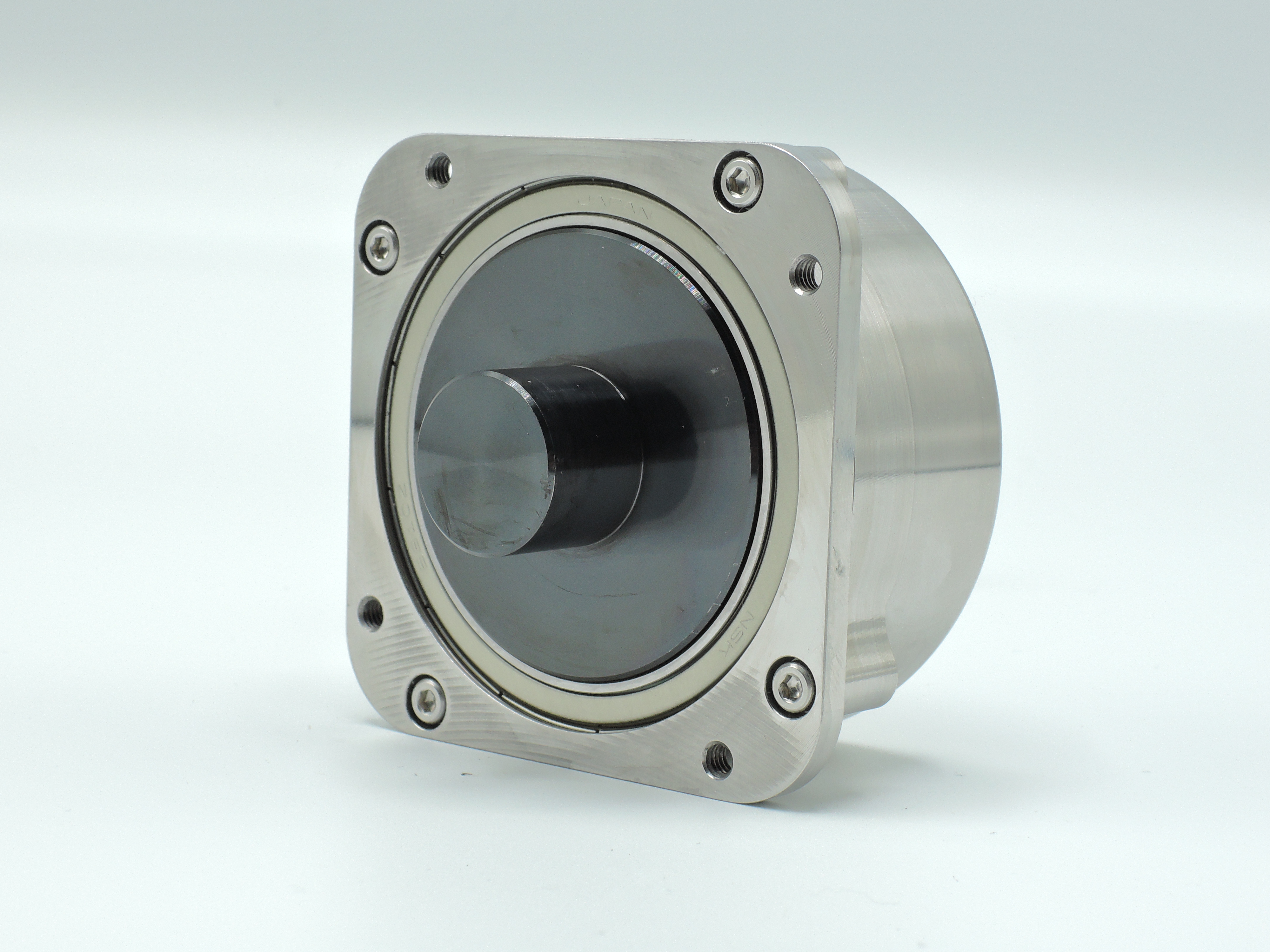

超薄型アクチュエータ
超薄型アクチュエータ扁平・高効率・高減速比を実現した3K型遊星減速機と、アキシャルギャップ構造と電磁界解析の設計最適化技術より扁平と高出力化を実現したブラシレスDCモータを組み合わせ、超薄型のアクチュエータを開発しております。 軸長は僅か40mmで、一般的なギヤードモーターの約1/2。定格トルクは20Nmを実現しました。薄型で高トルクを実現・扁平に特化しているため、小スペース化や小型化にお役立てできます。
・3K型遊星減速機は、配線を減速機内部に通せる中空タイプもラインナップしています。
・モーター単体でのご提供も可能です。
用途例協働ロボットAGV(自動搬送ロボット)メンテナンスロボット医療機器(介護補助ロボット、アシストスーツ)検査・分析機器宇宙航空関係お問い合わせ先株式会社リケン 新製品開発部
Tel :048-527-2006
Mail: naoyuki.katou@riken.co.jp
担当:加藤 -

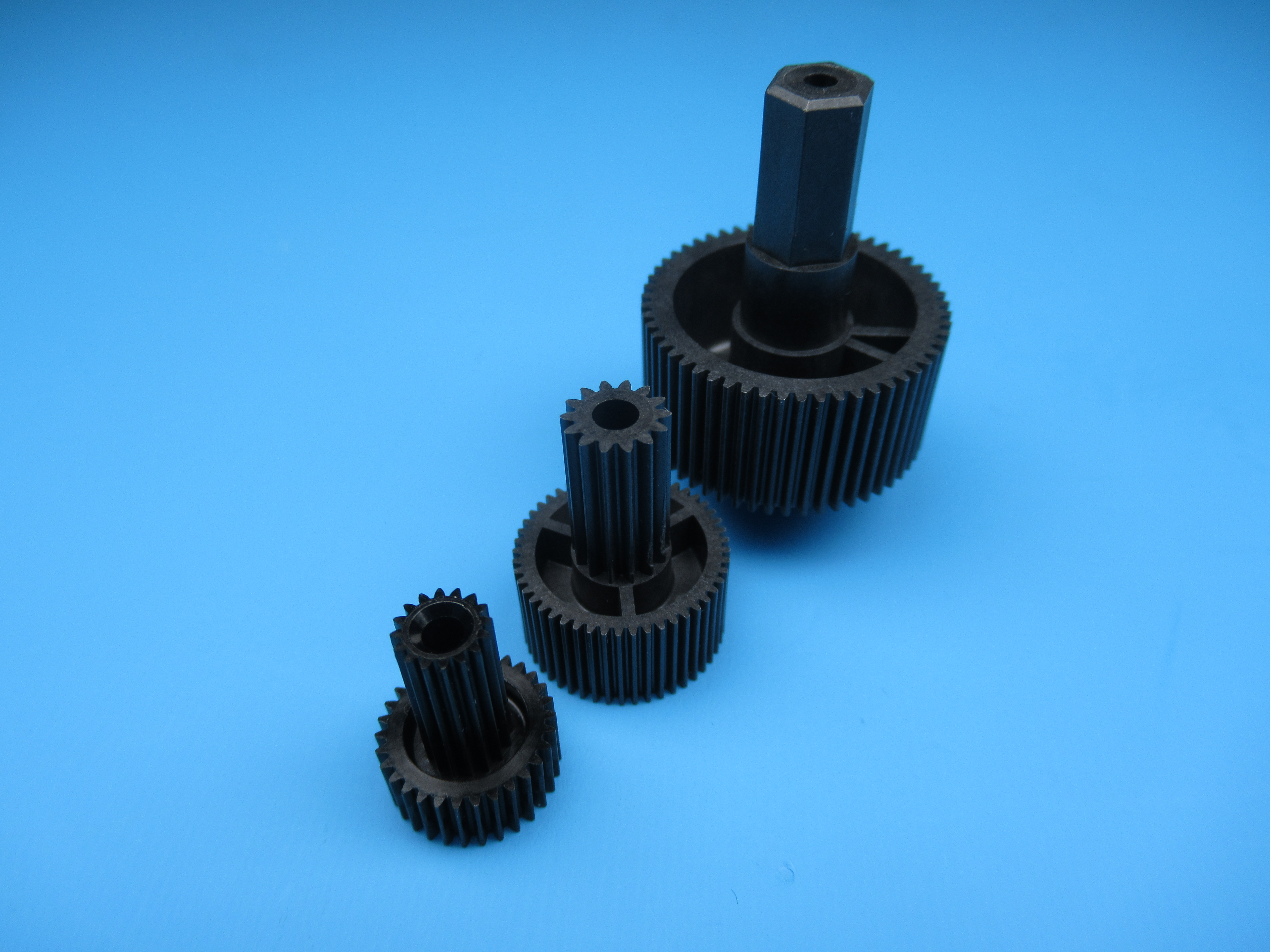

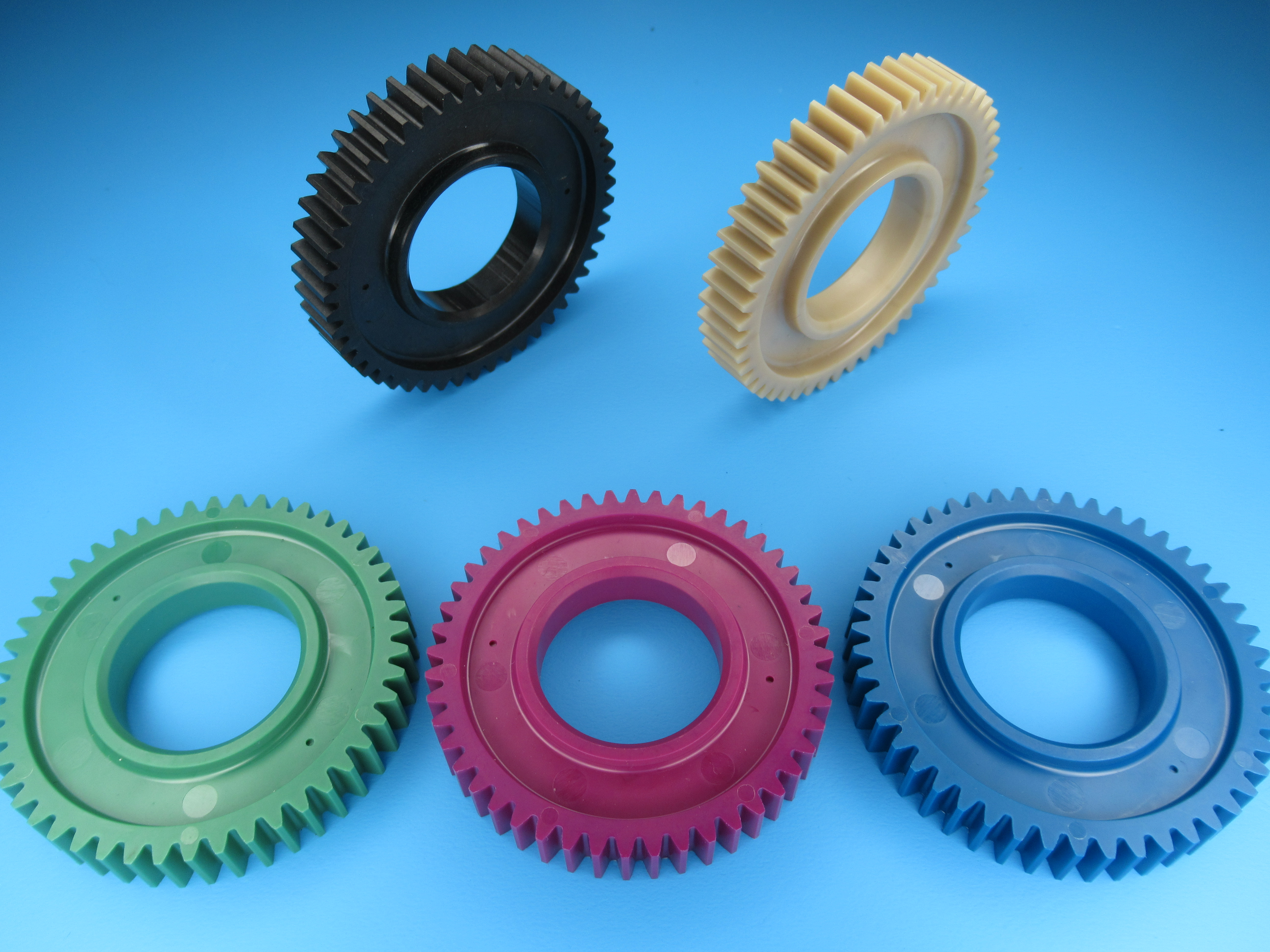

高機能樹脂ギヤ

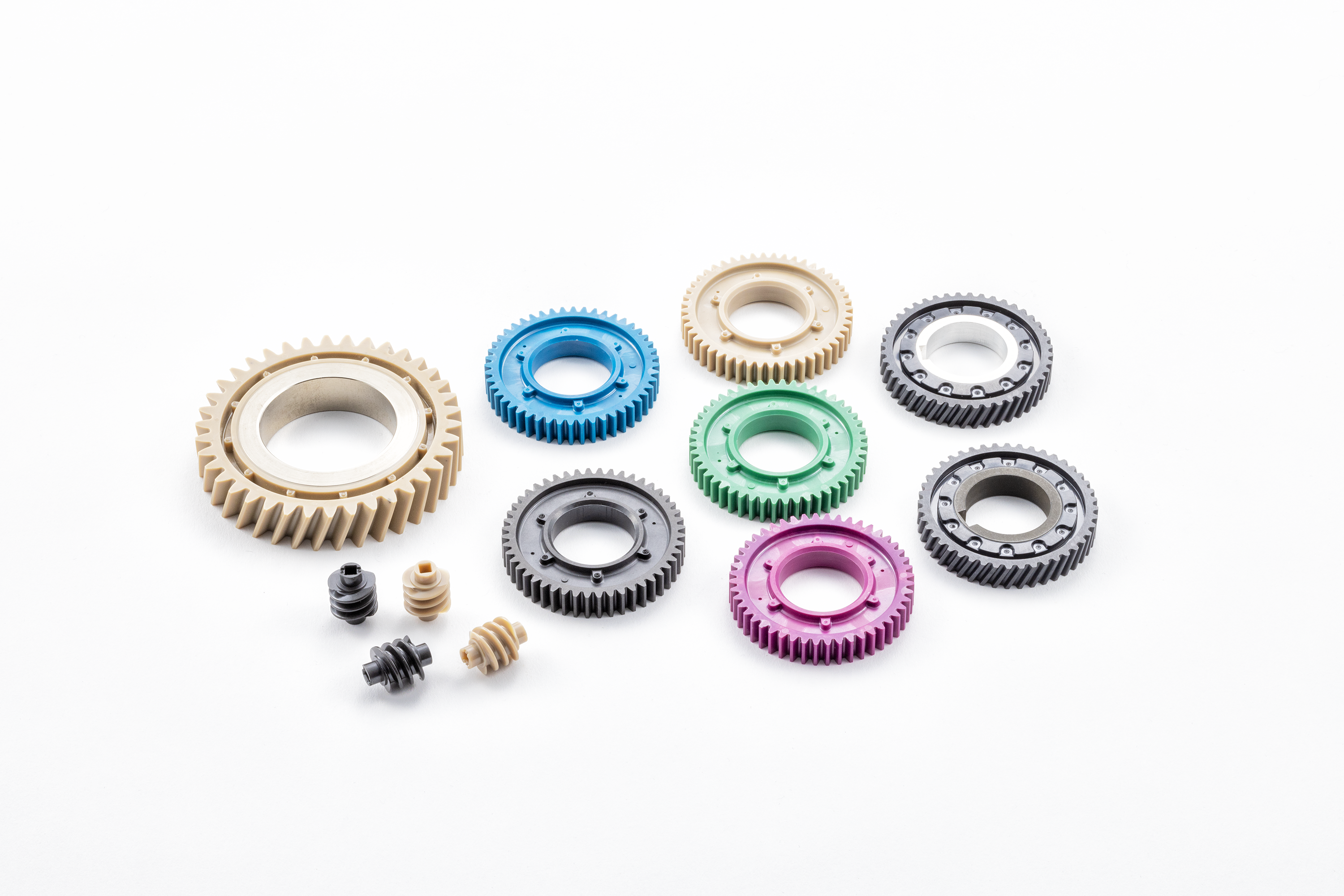

リケンの樹脂ギヤ技術(形状と材料の最適化)リケンの高機能樹脂ギアは、40年以上にわたる高機能樹脂シールリング事業で蓄積されたノウハウと材料設計技術や評価・解析技術等の関連技術を活用し、生み出されました。 樹脂材料の一般的な性質である軽量性、静粛性、電気絶縁性、耐薬品性等を持つだけではなく、既存の樹脂ギアに対し、優れた耐破壊トルク、無潤滑での発熱抑制性能を有しており、耐熱、靭性、疲労性に対しても優れております。鉄ギヤの樹脂化 -形状・材料の両面から最適なご提案をいたします。・樹脂ならではの設計自由度を活かし、オリジナル形状をご提案いたします。
・お客様のニーズに合わせ、最適な材料配合を行います。
・各種フィラーの最適化により市販材以上の破壊・疲労強度をもつオリジナル材料をご提案いたします。
樹脂ギヤ紹介お問合せ先株式会社リケン 新製品開発部
Tel :048-527-2006
Mail: naoyuki.katou@riken.co.jp
担当:加藤 -

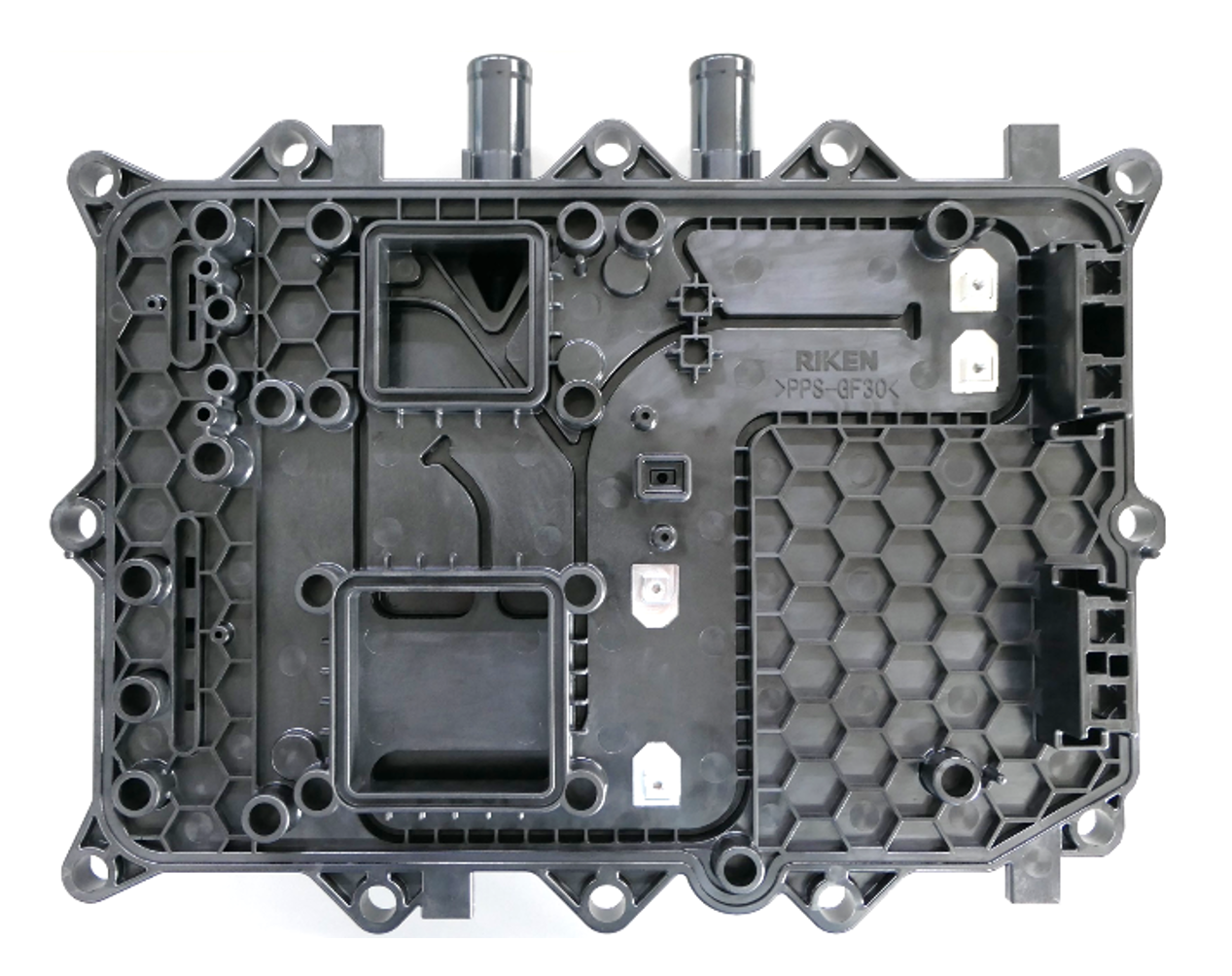

熱・電磁波対策樹脂ケース

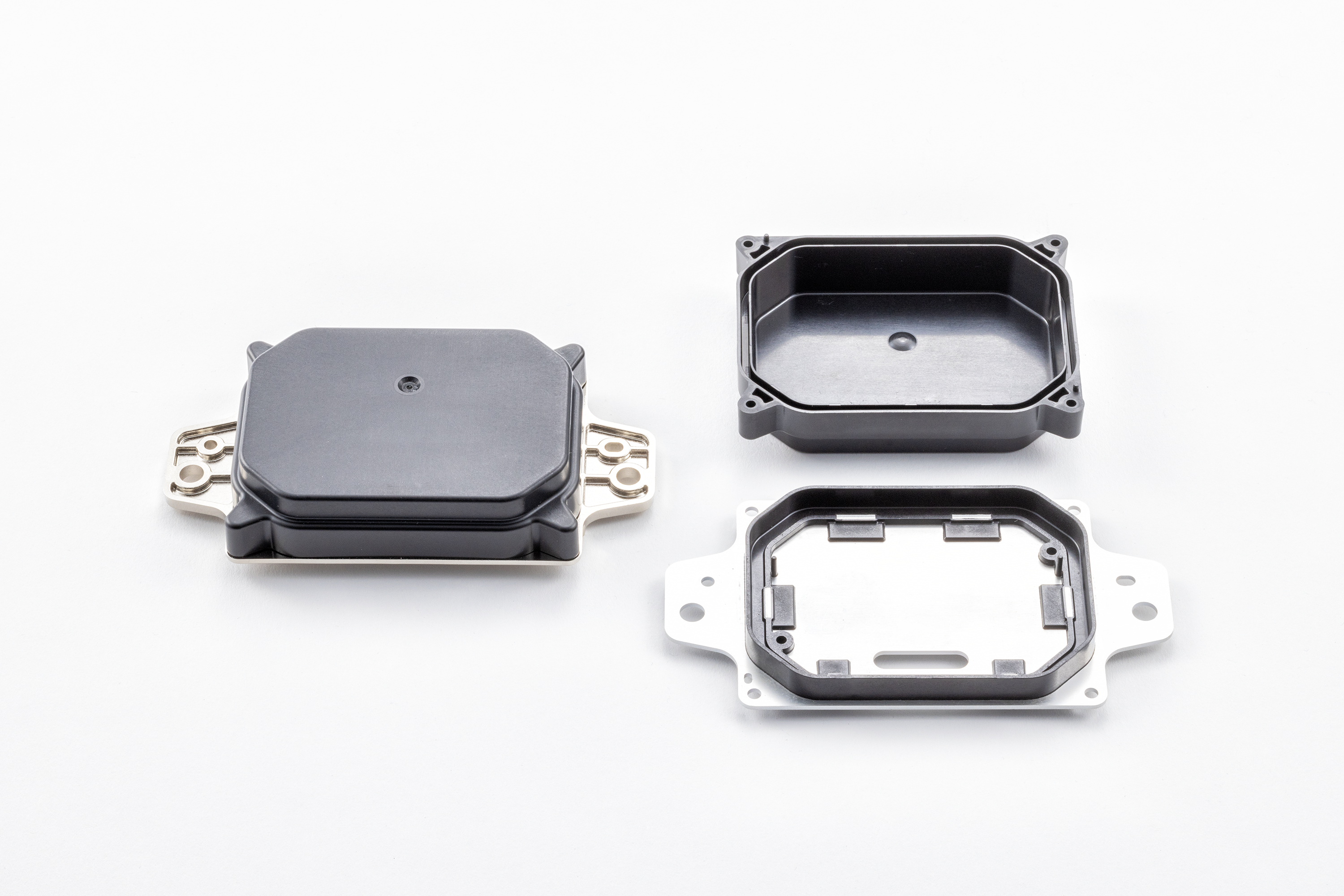

軽量化・金属代替リケンではシールリングで培った樹脂技術を用いて、樹脂製インバーターケース、レーダーケースの開発を進めております。 随時、リアル展示会にも出展をしておりますので、リアル展示会では実際に手に取って頂き、ご確認ください。放熱性・電磁波シールド性のある 樹脂成形品を製作・アルミ代替で軽量効果30%以上
・アルミと同等ののシールド効果
・アルミと同等の放熱効果
・樹脂化による設計自由度向上 部品点数、二次加工の削減が可能
シールド性金属コーティングによりアルミ板と同等の シールド性能を実現!放熱性コーティング技術により樹脂成形品の放熱性を向上!樹脂ケース紹介お問い合わせ先株式会社リケン 新製品開発部
Tel :048-527-2006
Mail: naoyuki.katou@riken.co.jp
担当:加藤 - +資料請求
